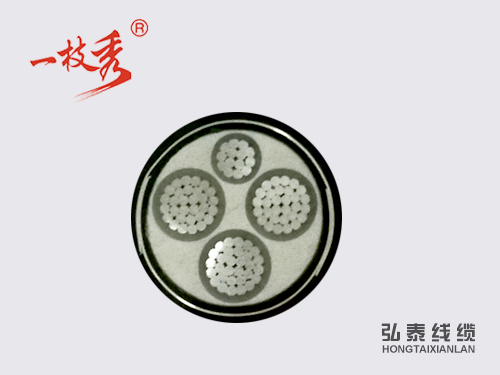

YJLV22-3×150+1×70

  • 所属分类:低压电缆 0.6/1KV

  • 点击次数:
  • 发布日期:2019/01/12
  • 规格:
  • 类型:
  • 在线询价
  • 详细介绍


交联聚乙烯绝缘电缆适用于配电网、 工业装置成其它需要大容量用电领域, 用于固定敷设在交流5 0 H Z ,额定电压 1 k v 电力输配电线路上,主要功能是输送电能。
本厂生产的额定电压1 k v - 3 5 k V 交 联聚乙烯绝缘电力电缆,其性能完全符合标准G B 1 2 7 0 6 和 I E C 6 0 5 0 2 及 I E C 6 0 8 4 0 , 并且已形成系列,即阻燃型的,耐寒型的和防水型的电力电缆。

在阻燃型系列产品中,成功地应用了隔氧层技术,能达到G B / T 1 2 6 6 6 . 5 《 成束电力电缆燃烧试验方法》中A 类 , 而且在交联聚乙烯绝缘高阻燃的基础上又开发了低烟无卤高阻燃隔离层电力电缆,其低烟无卤性能符合国家标准 G B / T 1 7 6 5 . 1 . 2 和G B / T 1 7 6 5 0 . 1 . 2 .

本厂生产的耐火型电力电缆为额定电压0 . 6 / 1 k V 铜 芯电缆,还可以生产低烟无卤耐火电力电缆, 高阻燃隔氧层耐火电力电缆,其耐火性能符合G B / T 1 2 6 6 6 . 6 《电线电缆耐火特性试验方法》 。


一、执行标准
1 )G B / T 1 2 7 0 6 . 2 - 2 0 0 2 额定电压6 k V ( U m= 7 . 2 k V ) 到3 0 k v ( U m= 3 6 k V ) 电缆
G B / T 1 2 7 0 6 . 2 - 2 0 0 2 6 K V ( U m= 7 . 2 k V ) 3 0 k V ( U m= 3 6 K v )
2 ) G B / T 1 2 7 0 6 . 3 - 2 0 0 2 额定电压3 5 k V ( U m= 4 0 . 5 k V ) 电缆
G B / T 1 2 7 0 6 . 3 - 2 0 0 2 3 5 k V ( U m= 4 0 . 5 k V )


二 、使用特性:
1 )电缆导体的最高额定温度为9 0 ℃
2 )短路时(最长持续时间不超过5 s )电缆导体的最高温度不超过2 5 0 ℃
3 )敷设电缆时的温度应不低于0 ℃,其最小弯曲直径不小于下列规定:

项目

单芯电缆

三芯电缆

无铠装

有铠装

无铠装

有铠装

安装时的最小弯曲半径

20D

15D

15D

12D

靠近连接盒和终端电缆的最小弯曲半径 (但弯曲要小心控制,如采用成型导板)

15D

12D

12D

10D

注:D为电缆外径。

其中:D — 代表电缆实际外径;


三、产品命名
1 )电缆型号用字母及数字含义
T … … … … … … … … … … … … 铜导体(省略)
L … … … … … … … … … … … … … … 铝导体
Y J … … … … … … … … … . . 交联聚乙烯(X L P E )绝缘
V … … … … … … … … … … … … . . 聚氯乙烯(P V C )护套
Y … … … … … … … … … … … … … … … . 聚乙烯(P E )护套
2 )产品表示方法
产品用型号、 规格和标准号表示。
示例:交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆,额定电压8 . 7 / 1 5 k V , 3 芯,标称截面2 4 0 mm ²,
表示为:Y J V 2 2 - 8 . 7 / 1 5 3 ×2 4 0 G B / T 1 2 7 0 6 . 2 - 2 0 0 2

型 号

名 称

适 用 范 围

铜芯
C u

铝芯
A l

Y J V

Y J L V

铜芯或铝芯交联聚乙烯绝缘聚氯乙烯护套电力电缆

适用于室内外敷设,可经受一定的 敷设牵引,但不能承受机械外力作 用的场合。单芯电缆不允许敷设在 磁性管道中。

YJY

YJLY

铜芯或铝芯交联聚乙烯绝缘聚乙烯护套电力电缆

Y J V22

Y J L V22

铜芯或铝芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆

适用于埋地敷设,能承受机械外 力作用,但不能承受大的压力。

Y J V23

Y J L V23

铜芯或铝芯交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆

YJV32

YJLV32

铜芯或铝芯交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆

适用于高落差地区,能承受 机械外力和相当的拉力。

YJV33

YJLV33

铜芯或铝芯交联聚乙烯绝缘细钢丝铠装聚乙烯护套 电力电缆

YJV42

YJLV42

铜芯或铝芯交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套 电力电缆

YJV43

YJLV43

铜芯或铝芯交联聚乙烯绝缘粗钢丝铠装聚乙烯护套电 力电缆


四、主要技术性能

3.6/6kV-26/35kV交联聚乙烯电缆技术性能指标参数

额定电压

3.6/6

6/6、6/10

8.7/10
8.7/15

12/20

18/20

21/35

26/35

局部放电试验

≤10

≤10

工频5min耐压试验

12.5

21

30.5

42

63

73.5

91

4h工频试验

14.4

24

34.8

48

72

84

104

三次弯曲和热循环后局部放电试验 1.5U0 p(C)

≤5

≤5

2kV交流电压2kV C  A在室温     下tgδ
最高工作温度(90℃t)gδ 冲击电压(95℃,)kV

≤80×10-4

≤10×10-4

60

75

95

125

170

200

200

30min交流电压试验  15minAC,kV






53

65


0.6/1kV交联聚乙烯电缆技术性能指标参数

序  号

项    目

单   位

指    标

1

绝缘电阻常数(20℃,最小)

MΩ/km

3.67

2

交流电压试验A.C.



试验电压

vk

3.5

试验时间

min

5

实验结果



3

四小时高电压试验



试验电压

vk

2.4

试验时间

h

4

实验结果



4

绝缘热延伸试验



试验条件



空气温度

200±3

载荷时间

min

15

机械应力

N/cm2

20

负载下伸长率(最大)

%

175

冷却后永久伸长率(最大)

%

15

芯数
×
截面
2
(m m )

绝缘
标称
厚度
(m m )

铠装
钢带
厚度
(m m )

铠装
钢丝
直径
(m m )

护套
标称
厚度
(m m )

电缆外径
(理论
计算值)
(m m )

电缆重量( 非阻燃型)
近似值
(kg/km )

2 0 ℃导体最
大直流电阻
( Ω/ km )

电缆载流量
( 扁平形排列;相邻间距
等于电缆外径)

土壤敷设

空气敷设

Y J V
Y J L V

Y J V
2 2
Y J L V
2 2

Y J V
Y J L V

Y J V
2 2
Y J L V22

Y J V

Y J L V

Y J V
2 2

Y J L V22


C u


A l

铜芯
C u

铝芯
A l

铜芯
C u

铝芯
A l

4×1.5

0.7

0.2

0.8

1.8

1.8

11

14

154

117

250

213

12.1

-

27

-

20

-

4×2.5

0.7

0.2

0.8

1.8

1.8

12

15

203

141

307

245

7.41

12.1

35

27

26

20

4×4

0.7

0.2

1.25

1.8

1.8

13

16

272

173

385

286

4.61

7.41

45

36

34

27

4×6

0.7

0.2

1.25

1.8

1.8

14

17

361

213

484

336

3.08

4.61

57

46

43

35

4×10

0.7

0.2

1.25

1.8

1.8

17

20

544

299

690

445

1.83

3.08

77

59

60

47

4×16

0.7

0.2

1.6

1.8

1.8

20

22

798

406

963

570

1.15

1.91

105

80

83

64

4×25

0.9

0.2

1.6

1.8

1.8

24

26

1198

584

1393

779

0.727

1.20

125

100

105

82

4×35

0.9

0.2

1.6

1.8

1.8

26

29

1594

736

1809

952

0.524

0.868

155

120

125

100

4×50

1.0

0.2

2.0

1.9

1.9

30

33

2157

971

2410

1224

0.387

0.641

185

145

160

125

4×70

1.1

0.2

2.0

2.0

2.1

35

38

3013

1323

3306

1616

0.268

0.443

225

175

200

155

4×95

1.1

0.5

2.0

2.1

2.3

39

44

4062

1726

4843

2506

0.193

0.320

27

210

245

200

4×120

1.2

0.5

2.5

2.3

2.4

44

48

5074

2132

5932

2990

0.153

0.253

310

240

285

220

4×150

1.4

0.5

2.5

2.4

2.6

49

54

6291

2642

7260

3611

0.124

0.206

345

270

325

250

4×185

1.6

0.5

2.5

2.6

2.7

54

59

7795

3252

8858

4314

0.0991

0.164

390

305

375

295

4×240

1.7

0.5

2.5

2.8

2.9

60

65

10117

4159

11306

5347

0.0754

0.125

450

355

440

345

4×300

1.8

0.5

2.5

3.0

3.1

67

72

12557

5097

13862

6402

0.0601

0.100

515

400

505

395
