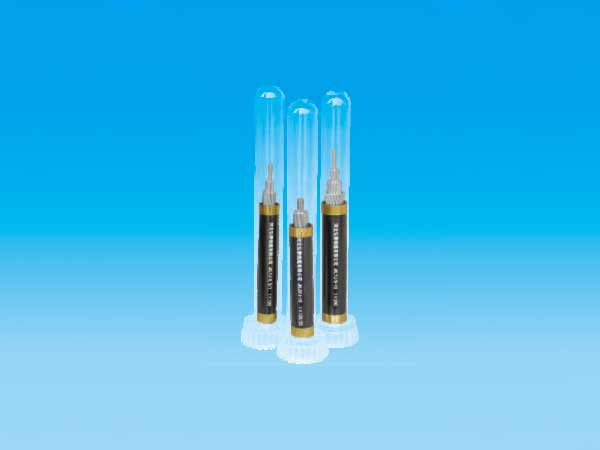

YKYJ、JKLYJ、JKLY、JKLYJ/Q、JKLGYJ、JL/G1A、JL/G2A、JL/G2B、JL/G3A、35KV、10KV、1KV 1芯—5芯10-300mm2
一、用途
本系列产品主要适用于交流额定电压1KV及以下架空电路用铜芯、铝芯、铝合金芯耐候型聚氯乙烯、聚乙烯、交联聚乙烯绝缘架空电缆和交流额定电压10KV架空电路用铜芯、铝芯、铝合金芯交联聚乙烯和高密度聚乙烯绝缘架空电缆。
二、使用特性
1）电缆的额定电压U为1KV及以下和10KV。
2）电缆的敷设温度不低于-25℃、
3）电缆的导体长期允许工作温度、
额定电压1KV及以下电缆聚氯乙烯、聚乙烯绝缘不超过70℃，交联聚乙烯绝缘不超过90℃。
额定电压10KV电缆交联聚乙烯绝缘不超过90℃，高密度聚乙烯绝缘不超过75℃。
1）额定电压为1KV电缆，外径小于25mm弯曲半径不小于4D，外径大于或等于25mm弯曲半径不小于6D。额定电压为10KV电缆弯曲半径应不小于电缆弯曲试验用圆柱体直径。
三、执行标准
GB/T12527-2008、GB/T14049-2008
型号和名称及额定电压
型号 | 点线（缆）名称 | 额定电压 |
JKV | 铜芯聚氯乙烯绝缘架空电缆 | 1KV |
JKLV | 铝芯聚氯乙烯绝缘架空电缆 | 1KV |
JKY | 铜芯聚乙烯绝缘架空电缆 | 1KV |
JKLY | 铝芯聚乙烯绝缘架空电缆 | 1KV |
JKLGYJ | 钢芯加强铝芯交联聚乙烯绝缘架空电缆 | 1KV |
JKYJ | 铜芯交联聚乙烯绝缘架空电缆 | 1KV |
JKLYJ | 铝芯交联聚乙烯绝缘架空电缆 | 1KV |
JKYJ | 铜芯交联聚乙烯绝缘架空电缆 | 10KV |
JKLYJ | 铝芯交联聚乙烯绝缘架空电缆 | 10KV |
JKTRYJ | 软铜芯交联聚乙烯绝缘架空电缆 | 10KV |
JKY | 铜芯聚乙烯绝缘架空电缆 | 10KV |
JKLY | 铝芯聚乙烯绝缘架空电缆 | 10KV |
JKTRY | 软铜芯聚乙烯绝缘架空电缆 | 10KV |
JKLY/Q | 铝芯轻型聚乙烯绝缘架空电缆 | 10KV |
JKLYJ/Q | 铝芯轻型交联聚乙烯绝缘架空电缆 | 10KV |
JKLGYJ | 钢芯加强铝芯轻型交联聚乙烯绝缘架空电缆 | 10KV |
JKLGYJ/Q | 钢芯加强铝芯轻型交联聚乙烯绝缘架空电缆 | 10KV |
4、规格及技术参数
JKV/JKLV(1KV)铜芯/铝芯聚氯乙烯绝缘架空电缆 | ||||||||
标称截面 | 导体 | 绝缘厚度 | 产品参考外径(mm) | 参考重量 | 载流量（参考值）（A） | |||
根数 | 外径 | 铜 | 铝 | 铜 | 铝 | |||
10 | 7 | 3.8 | 1.0 | 5.8 | 108.6 | 48.1 | 57 | 44 |
16 | 7 | 4.8 | 1.2 | 7.2 | 169.4 | 74.0 | 76 | 59 |
25 | 7 | 6.0 | 1.2 | 8.4 | 256.8 | 105.1 | 112 | 88 |
35 | 7 | 7.0 | 1.4 | 9.8 | 332.9 | 138.0 | 139 | 109 |
50 | 10 | 8.4 | 1.4 | 11.2 | 461.7 | 183.3 | 171 | 135 |
70 | 14 | 10.0 | 1.4 | 12.8 | 631.8 | 242.0 | 218 | 172 |
95 | 19 | 11.6 | 1.6 | 14.8 | 855.0 | 326.0 | 268 | 211 |
120 | 24 | 13.0 | 1.6 | 16.2 | 1065.1 | 396.9 | 314 | 247 |
150 | 30 | 14.6 | 1.8 | 18.2 | 1332.8 | 497.5 | 361 | 283 |
185 | 37 | 16.2 | 2.0 | 20.2 | 1643.7 | 613.6 | 416 | 328 |
240 | 48 | 18.4 | 2.2 | 22.8 | 2123.9 | 787.5 | 498 | 392 |
300 | 61 | 20.8 | 2.2 | 25.2 | 2625.6 | 955.1 | 578 | 431 |
400 | 61 | 23.2 | 2.2 | 27.6 | 3433.6 | 1217.6 | 658 | 474 |
JKY/JKLY(1KV)铜芯/铝芯聚乙烯绝缘架空电缆 | |||||||||||||
标称截面 | 导体 | 绝缘厚度 | 产品参考外径(mm) | 参考重量 | 载流量（参考值）（A） | ||||||||
根数 | 外径 | 铜 | 铝 | 铜 | 铝 | ||||||||
10 | 7 | 3.8 | 1.0 | 5.8 | 101.1 | 40.5 | 70 | 58 | |||||
16 | 7 | 4.8 | 1.2 | 7.2 | 158.0 | 62.7 | 102 | 85 | |||||
25 | 7 | 6.0 | 1.2 | 8.4 | 243.2 | 91.5 | 144 | 120 | |||||
35 | 7 | 7.0 | 1.4 | 9.8 | 314.4 | 119.5 | 180 | 150 | |||||
50 | 10 | 8.4 | 1.4 | 11.2 | 440.1 | 161.7 | 215 | 180 | |||||
70 | 14 | 10.0 | 1.4 | 12.8 | 606.7 | 216.9 | 246 | 205 | |||||
95 | 19 | 11.6 | 1.6 | 14.8 | 821.8 | 292.8 | 312 | 260 | |||||
120 | 24 | 13.0 | 1.6 | 16.2 | 1028.4 | 360.2 | 378 | 315 | |||||
150 | 30 | 14.6 | 1.8 | 18.2 | 1286.4 | 451.2 | 432 | 360 | |||||
185 | 37 | 16.2 | 2.0 | 20.2 | 1586.5 | 556.4 | 504 | 420 | |||||
240 | 48 | 18.4 | 2.2 | 22.8 | 2052.7 | 716.3 | 600 | 500 | |||||
300 | 61 | 20.8 | 2.2 | 25.2 | 2546.8 | 876.3 | 696 | 580 | |||||
400 | 61 | 23.2 | 2.2 | 27.6 | 3345.8 | 1129.6 | 805 | 672 | |||||
JKYJ/JKLYJ(1KV)铜芯/铝芯交联聚乙烯绝缘架空电缆 | ||||||||
标称截面 | 导体 | 绝缘厚度 | 产品参考外径(mm) | 参考重量 | 载流量（参考值）（A） | |||
根数 | 外径 | 铜 | 铝 | 铜 | 铝 | |||
10 | 7 | 3.8 | 1.0 | 5.8 | 101.1 | 40.5 | 70 | 58 |
16 | 7 | 4.8 | 1.2 | 7.2 | 158.0 | 62.7 | 102 | 85 |
25 | 7 | 6.0 | 1.2 | 8.4 | 243.2 | 91.5 | 144 | 120 |
35 | 7 | 7.0 | 1.4 | 9.8 | 314.4 | 119.5 | 180 | 150 |
50 | 10 | 8.4 | 1.4 | 11.2 | 440.1 | 161.7 | 216 | 180 |
70 | 14 | 10.0 | 1.4 | 12.8 | 606.7 | 216.9 | 246 | 205 |
95 | 19 | 11.6 | 1.6 | 14.8 | 821.8 | 292.8 | 312 | 260 |
120 | 24 | 13.0 | 1.6 | 16.2 | 1028.4 | 360.2 | 378 | 315 |
150 | 30 | 14.6 | 1.8 | 18.2 | 1286.4 | 451.2 | 432 | 360 |
185 | 37 | 16.2 | 2.0 | 20.2 | 1586.5 | 556.4 | 504 | 420 |
240 | 48 | 18.4 | 2.2 | 22.8 | 2052.7 | 716.3 | 600 | 500 |
300 | 61 | 20.8 | 2.2 | 25.2 | 2546.8 | 876.3 | 696 | 580 |
JKYJ/JKLYJ(JKTRYJ)(10KV)铜芯/铝芯、软铜芯交联聚乙烯绝缘架空电缆 | ||||||||
标称截面 | 导体 | 绝缘厚度 | 产品参考外径(mm) | 参考重量 | 载流量（参考值）（A） | |||
根数 | 外径 | 铜 | 铝 | 铜 | 铝 | |||
10 | 7 | 3.8 | 3.4 | 11.6 | 179.8 | 119.3 | 70 | 58 |
16 | 7 | 4.8 | 3.4 | 12.6 | 240.8 | 146.2 | 102 | 85 |
25 | 7 | 6.0 | 3.4 | 13.8 | 337.3 | 185.6 | 144 | 120 |
35 | 7 | 7.0 | 3.4 | 14.8 | 411.4 | 216.5 | 180 | 150 |
50 | 10 | 8.4 | 3.4 | 16.2 | 548.5 | 270.0 | 216 | 180 |
70 | 14 | 10.0 | 3.4 | 17.8 | 727.9 | 338.1 | 246 | 205 |
95 | 19 | 11.6 | 3.4 | 19.6 | 953.9 | 424.9 | 312 | 260 |
120 | 24 | 13.0 | 3.4 | 21.0 | 1171.3 | 503.1 | 378 | 315 |
150 | 30 | 14.6 | 3.4 | 22.6 | 1431.4 | 596.1 | 432 | 360 |
185 | 37 | 16.2 | 3.4 | 24.2 | 1731.4 | 701.2 | 504 | 420 |
240 | 48 | 18.4 | 3.4 | 26.4 | 2198.9 | 862.5 | 600 | 500 |
300 | 61 | 20.8 | 3.4 | 28.8 | 2706.9 | 1036.4 | 696 | 580 |
JKLY/Q(10KV)铝芯轻型聚乙烯绝缘架空电缆 | ||||||||
标称截面 | 导体 | 绝缘厚度 | 产品参考外径(mm) | 参考重量 | 载流量（参考值）（A） | |||
根数 | 外径 | 铜 | 铝 | 铜 | 铝 | |||
25 | 7 | 6.0 | 2.5 | 11.0 | 128.4 | 118 | ||
35 | 7 | 7.0 | 2.5 | 12.0 | 154.5 | 149 | ||
50 | 10 | 8.4 | 2.5 | 13.4 | 201.3 | 180 | ||
70 | 14 | 10.0 | 2.5 | 15.0 | 261.6 | 226 | ||
95 | 19 | 11.6 | 2.5 | 16.6 | 334.1 | 276 | ||
120 | 24 | 13.0 | 2.5 | 18.0 | 405.2 | 320 | ||
150 | 30 | 14.6 | 2.5 | 19.6 | 489.8 | 400 | ||
185 | 37 | 16.2 | 2.5 | 21.2 | 586.7 | 460 | ||
240 | 48 | 18.4 | 2.5 | 23.4 | 736.5 | 550 | ||
300 | 61 | 20.6 | 2.5 | 25.6 | 898.6 | 632 | ||
JKLYJ/Q(10KV)铝芯轻型交联聚乙烯薄绝缘架空电缆 | ||||||||
标称截面 | 导体 | 绝缘厚度 | 产品参考外径(mm) | 参考重量 | 载流量（参考值）（A） | |||
根数 | 外径 | 铜 | 铝 | 铜 | 铝 | |||
25 | 7 | 6.0 | 2.5 | 11.0 | 128.4 | 135 | ||
35 | 7 | 7.0 | 2.5 | 12.0 | 154.5 | 160 | ||
50 | 10 | 8.4 | 2.5 | 13.4 | 201.3 | 195 | ||
70 | 14 | 10.0 | 2.5 | 15.0 | 261.6 | 245 | ||
95 | 19 | 11.6 | 2.5 | 16.6 | 334.1 | 300 | ||
120 | 24 | 13.0 | 2.5 | 18.0 | 405.2 | 350 | ||
150 | 30 | 14.6 | 2.5 | 19.6 | 489.8 | 400 | ||
185 | 37 | 16.2 | 2.5 | 21.2 | 586.7 | 460 | ||
240 | 48 | 18.4 | 2.5 | 23.4 | 736.5 | 550 | ||
300 | 61 | 20.6 | 2.5 | 25.6 | 898.6 | 632 | ||
JKLY/JKLY(JKTRY)(10KV) 铜芯/铝芯、软铜芯聚乙烯绝缘架空电缆 | ||||||||
标称截面 | 导体 | 绝缘厚度 | 产品参考外径(mm) | 参考重量 | 载流量（参考值）（A） | |||
根数 | 外径 | 铜 | 铝 | 铜 | 铝 | |||
10 | 7 | 3.8 | 3.4 | 11.6 | 179.8 | 119.3 | 77 | 68 |
16 | 7 | 4.8 | 3.4 | 12.6 | 240.8 | 146.2 | 110 | 100 |
25 | 7 | 6.0 | 3.4 | 13.8 | 337.3 | 185.6 | 148 | 135 |
35 | 7 | 7.0 | 3.4 | 14.8 | 411.4 | 216.5 | 185 | 160 |
50 | 10 | 8.4 | 3.4 | 16.2 | 548.5 | 270.0 | 215 | 195 |
70 | 14 | 10.0 | 3.4 | 17.8 | 727.9 | 338.1 | 275 | 245 |
95 | 19 | 11.6 | 3.4 | 19.6 | 953.9 | 424.9 | 330 | 300 |
120 | 24 | 13.0 | 3.4 | 21.0 | 1171.3 | 503.1 | 410 | 350 |
150 | 30 | 14.6 | 3.4 | 22.6 | 1431.4 | 596.1 | 475 | 400 |
185 | 37 | 16.2 | 3.4 | 24.2 | 1731.4 | 701.2 | 550 | 460 |
240 | 48 | 18.4 | 3.4 | 26.4 | 2198.9 | 862.5 | 635 | 550 |
300 | 61 | 20.6 | 3.4 | 28.6 | 2706.4 | 1036.9 | 738 | 632 |
注：钢芯加强型（JKLGYJ/JKLGYJ/Q），其载流量对应普通型。钢、铝截面积参考值如下：
规格（mm2） | 截面积（mm2） | 规格（mm2） | 截面积（mm2） | ||
铝芯 | 钢芯 | 铝芯 | 钢芯 | ||
10 | 10 | 2 | 95 | 95 | 7 |
16 | 16 | 3 | 120 | 120 | 7 |
25 | 25 | 4 | 150 | 150 | 8 |
35 | 35 | 6 | 185 | 185 | 10 |
50 | 50 | 8 | 240 | 240 | 15 |
70 | 70 | 10 | 300 | 300 | 15 |
