一．产品介绍：

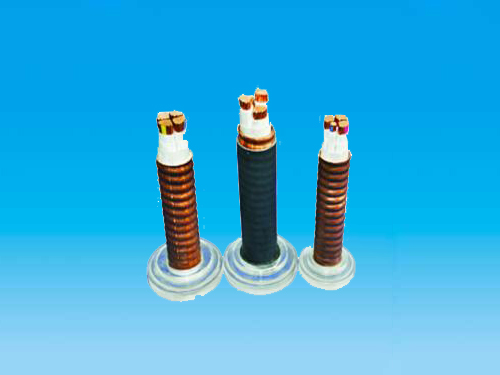

弘泰线缆有限公司生产的额定电压 0.6／1kV改性超柔性防火电缆(型号：WTGE、WTGGE、WTGHE)是由铜绞线、瓷化胶合成矿物绝缘、非磁性不锈锏或铝合金护层、无卤低烟外护层组成。是一种结构新颖、产品质量安全可靠，防火性能好、载流量大、柔性好、生产长度长、耐腐蚀、安装敷设方便的防火电缆。
我公司生产的BTWGT类矿物质绝缘电缆同其他厂家生产的型号为HFTGBY、WTGE等产品结构相似，只是厂家命名不同，均为陶瓷化硅橡胶类的防火电缆。
二、型号规格
电缆型号及名称对照表
型号 | 名称 |
BTWGT | 铜芯铜护套柔性矿物复合绝缘防火电力电缆 |
WDZ-BTWGTY | 铜芯铜护套柔性矿物复合绝缘无卤低烟阻燃聚烯烃外护套防火电力电缆 |
BTWGLH | 铜芯铝合金护套柔性矿物复合绝缘防火电力电缆 |
WDZ-BTWGLHY | 铜芯铝合金护套柔性矿物复合绝缘无卤低烟阻燃聚烯烃外护套防火电力电缆 |
BTWGG | 铜芯不锈钢护套柔性矿物复合绝缘防火电力电缆 |
WDZ-BTWGGY | 铜芯不锈钢护套柔性矿物复合绝缘无卤低烟阻燃聚烯烃外护套防火电力电缆 |

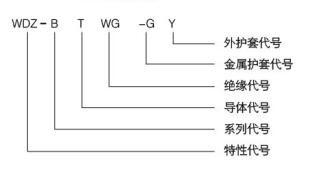

产品表示方法
特性代号 | 无卤低烟阻燃 | WDZ |
系列代号 | 布线用矿物绝缘电缆 | B |
K | ||
导体代号 | 铜导体 | T |
绝缘代号 | 无机矿物质材料和陶瓷化硅橡胶 | WG |
金属套代号 | 铜护套 | T |
铝合金护套 | LH | |
不锈钢护套 | G | |
结构特征代号 | 软导体 | R |
外护套代号 | 聚烯烃外护套 | Y |
型号 | 额定电压 | 芯数 | 标称截面(mm2) |
BTWGG | 8.7/15kv | 1、3 | 25-95 |
BTWGG WDZ-BTWGTY | 1 | 2.5-400 | |
2、3、4、5 | 2.5-240 | ||
BTWGLH WDZ-BTWGTY | 1 | 2.5-400 | |
0.6/1v | 2、3、4、5 | 2.5-240 | |
BTWGG WDZ-BTWGGY | 1 | 2.5-400 | |
2、3、4、5 | 2.5-240 |

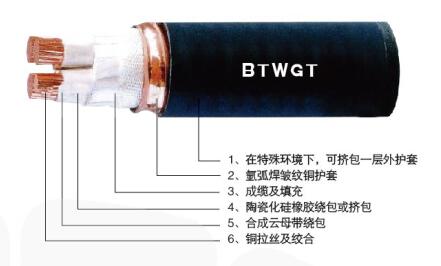

三、产品结构图：
四、使用特性
●额定电压
0.6／1kv及6／10kv、8.7／15kv、26／30kv均可生产。
●绝缘电咀
电缆的绝缘电阻{MΩ)与电缆长度（km）的积不小于100MΩ.km。
●工频耐压
1000V和750V电缆分别施加3500V和2500V交流试验电压，历时5min，绝缘应不发生击穿。
●防火性能优异
耐火等级不仅满足GB／T 12666 A类950℃，90min。还满足英国BS 6387中的C级、W级和Z级的要求，在燃烧中能耐受水喷与机械撞击。
●陶瓷化硅橡胶的优点
1、使电压等级提高到1kv；
2、绝缘电阻与普通塑料绝缘材料基本相同，体积电阻≥1 x10Ω·m，介电强度≥30MV／m；
3、提高了耐温等级，陶瓷化硅橡胶的耐火温度可以达到3000℃；具有优良的耐寒特性{-60℃)；
4、陶瓷化硅橡胶具有很好的任性和弹性，挤包或绕包到合成云母带动外面，避免了云母易脱落的缺点。
5、不宜吸潮，安装方便。
